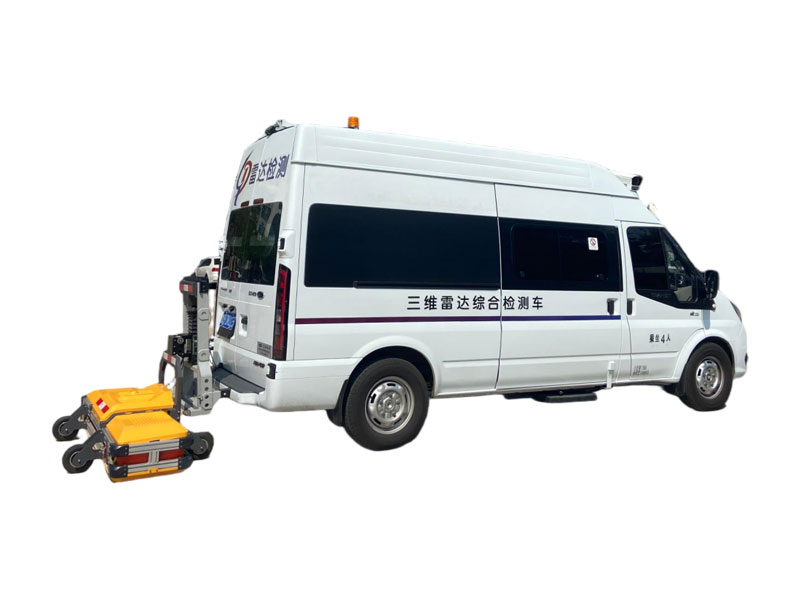

产品详情
一、主要特点
1、产品优势
· 采用MIMO阵列天线技术，天线与主控系统一体化设计，天线通道、频率可配置；
· 采用实时采样技术，充分利用大动态接收系统优势，最高测量速度可达到120km/h以上，适合于高速公路、机场跑道、城市快速路及铁路等高速场景使用；
· 高精度GPS全区域测绘，定位数据实时融合；
· 实时三维显示采集图像，在线管理与监控测线、调整探测轨迹；
· 探测成果可进行三维多剖面或简易三维地质建模显示，以多角度、不同方向展现勘探成果，信息更丰富，数据解析准确度更高；
· 具有GIS数字地图显示检测轨迹功能，探测结果清晰明了。根据GPS位置信息，自动显示探测存储数据的GPS轨迹，查询病害位置。输出结果可与城市地图、管网设计CAD图等结合，定位准确。
2、系统软件
1）实时采集软件功能
· 采集软件实现雷达数据的采集、存储、回放和现场的简单判读等功能；
· 具有实时去零偏、滤波、背景消除、实时增益控制等数据处理功能
· 具有实时二维图像、实时三维切片图像显示方式
· 具有显示地图功能，缩放级别可达20级
· 具有将指定深度的雷达深度切片图像铺设到GPS轨迹上，并在地图上显示的功能，可以指导采集进行指定区域的无缝全覆盖探测
· 具有数据工程管理功能
· 在易上手的Windows系统界面下工作，中文菜单，参数调节“手指之间，随心所致”；
· 可动态调试单道雷达波形参数、信号位置、时窗、扫描速度、采样点数、时变增益、道间隔、采集方式等雷达参数；
· 现场可实现连续探测（时间控制）、测距轮控制（距离控制）方式的实时数据采集，并可以伪彩色、灰度等3维切片形式切换不同的图像调色板来突出有用信号。
· 显示方式采用XYZ三个方向的实时三维切片成像，能够从不同方向，多角度提高采集数据的质量，可以查看不同通道的数据和不同深度的切片图像；
· 按照GPS轨迹实时显示指定深度的切片。

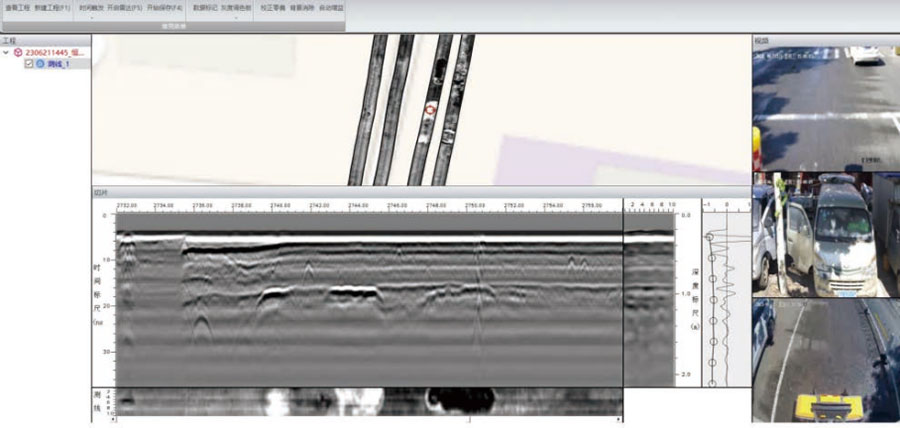

图1 三维阵列天线实时采集软件
2）数据处理软件功能
· “三维切片”的方式打开雷达数据文件
· 根据GPS位置信息，自动拟合不同测线间的数据；
· 标注异常，并将异常导出为GPS位置信息文件，导入RTK中；
· 具备雷达数据整理、处理、分析、智能判读、统计、成果输出等功能；
· 在windows界面下工作，中文菜单，符合国内相关行业规范要求，下拉式菜单和图标具实时提示功能，操作简单易懂；
· 具有大数据导入、数据一键处理功能，可以快速高效的对海量数据进行处理
· 具有雷达数据与地图融合功能，能够将大面积探测区域形成剖面图，并在地图上显示
· 具有在深度切片图上标注异常、估算异常大小功能
· 具有测线长度统计功能
· 具有三维立体显示方式，可以以透视图的方式对指定区域进行显示
· 具有超长道路、大数据工程文件合并功能
· 具有对GPS检测轨迹误差修正功能
· 具有一键导出所有标注异常雷达剖面图像功能
· 具有自动生成至少6种病害信息卡功能
· 具有三维数据、二维数据同步显示功能，以满足用户后期的系统升级需求支持快捷操作，省心省力易用；

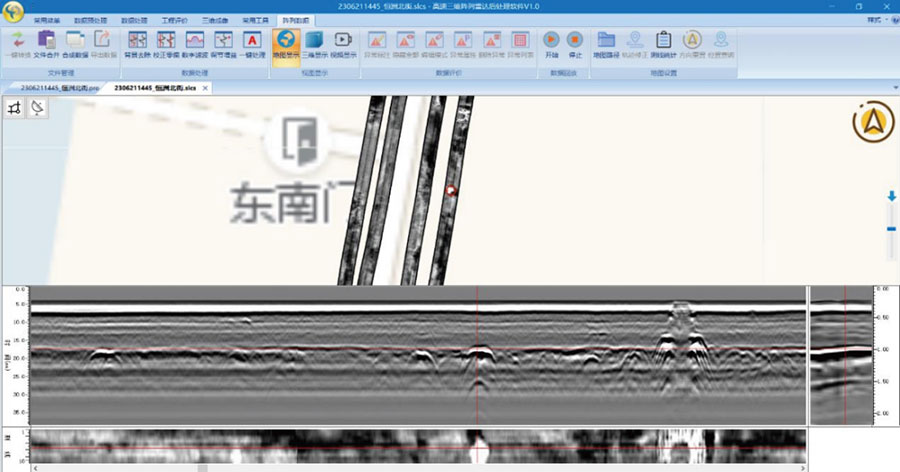

图2 三维阵列天线后处理软件
二、工程案例

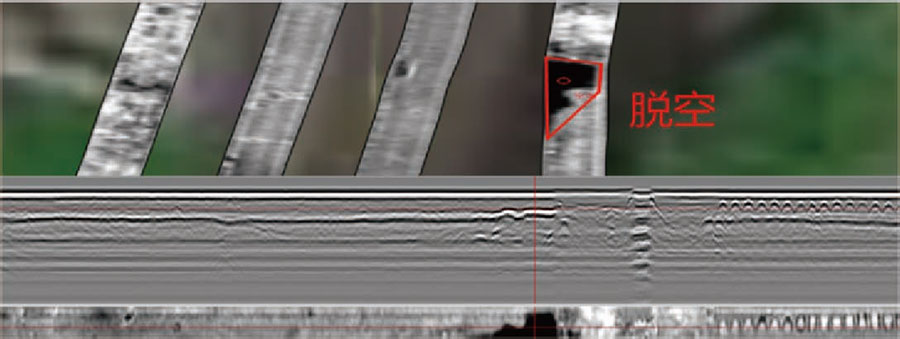

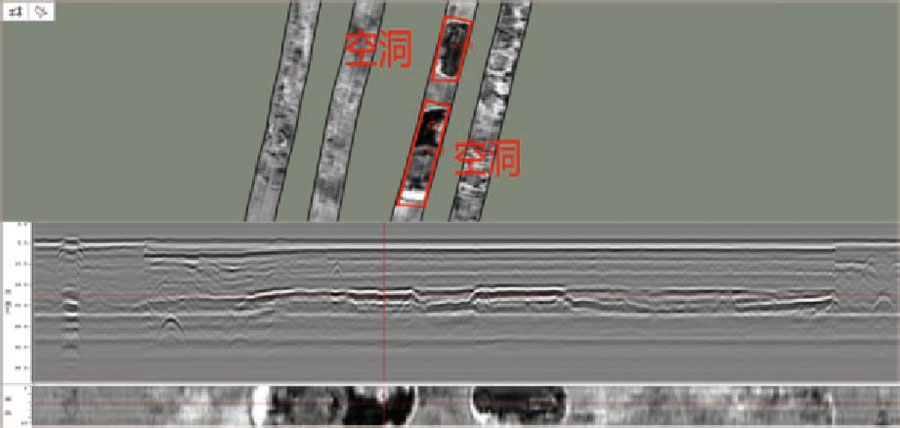

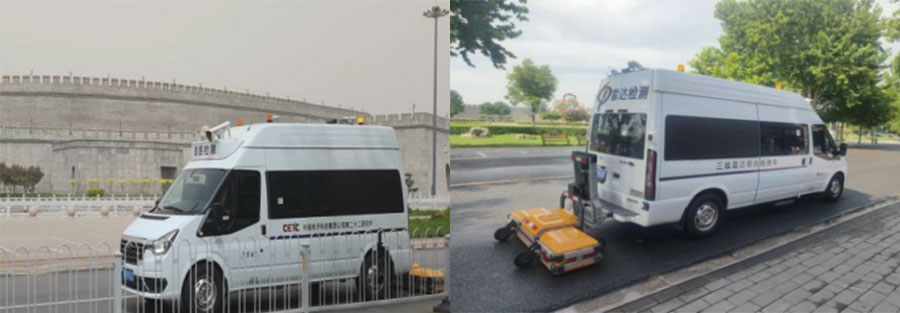

某市道路塌陷检测现场图及脱空探测图像
某市道路塌陷检测现场图及脱空探测图像
